محاسبات انتخاب موتور الکتریکی در ماشین‌آلات صنعتی؛ از گشتاور تا توان خروجی

البته در بسیاری از خطوط تولید، خروجی موتور الکتریکی به ماشین متصل نمی‌شود، بلکه نیاز به گیربکس صنعتی برای تبدیل سرعت و گشتاور دارد. برای انتخاب صحیح این قطعه حیاتی، مطالعه مقاله تخصصی انتخاب گیربکس صنعتی مناسب برای خط تولید ضروری است.

توان خروجی موتور الکتریکی

الکتروموتورها در اصل مبدل انرژی هستند؛ ورودی آن‌ها برق و خروجی آن‌ها حرکت مکانیکی است. محاسبه توان مکانیکی خروجی موتور، گام کلیدی در انتخاب آن محسوب می‌شود. اساس این محاسبه ساده است:

قدرت × سرعت = توان انرژی مکانیکی

اما این محاسبه بستگی به دو نوع انرژی دیگر دارد، چرا که انرژی مکانیکی از دو انرژی مکانیکی و دورانی تشکیل میشود:

برای حرکت خطی (مانند کشیدن یک جسم روی خط مستقیم):

توان خطی (وات) = قدرت خطی (نیوتن) × سرعت خطی (متر بر ثانیه)

برای حرکت دورانی (مانند چرخش یک شفت که رایج‌ترین حالت در موتورهاست):

توان دورانی (وات) = گشتاور (نیوتن متر) × سرعت زاویه‌ای (رادیان بر ثانیه)

در کاربردهای صنعتی با توان پایین، سرعت و گشتاور معمولاً با واحدهای رایج‌تری مانند دور بر دقیقه و کیلوگرم سانتی‌متر بیان می‌شوند. برای استفاده از این مقادیر در فرمول‌های استاندارد، کافی است با اعمال ضرایب تبدیل ساده، آن‌ها را به رادیان بر ثانیه و نیوتن متر تبدیل کنید.

آشنایی با مفهوم گشتاور

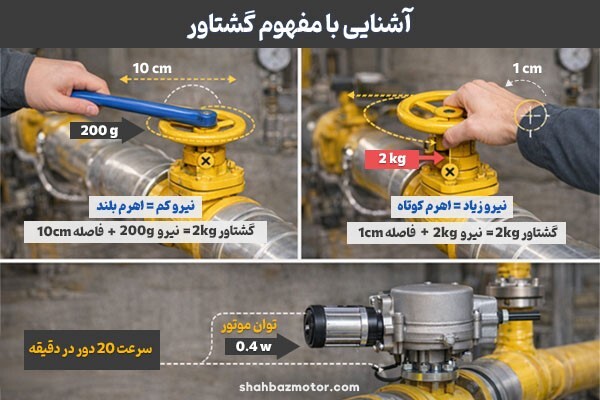

گشتاور در واقع معیاری برای سنجش قدرت دورانی است. فرآیند باز کردن یک شیر گاز را تصور کنید. اگر برای چرخاندن شیر لازم باشد در فاصله ۱ سانتی‌متری از محور چرخش، نیرویی معادل ۲ کیلوگرم اعمال کنید، در اصطلاح گفته می‌شود که برای باز کردن آن به گشتاوری برابر ۲ کیلوگرم-سانتی‌متر نیاز دارید.

گشتاور موتور الکتریکی، نیروی چرخشی حیاتی برای به حرکت درآوردن بارهای سنگین و حفظ سرعت پایدار است. انتخاب موتور با گشتاور ناکافی، علاوه بر کاهش بازده و اتلاف انرژی، می‌تواند به استهلاک زودرس یا آسیب جدی به سایر اجزای مکانیکی سیستم بینجامد.

نحوه محاسبه گشتاور در موتور الکتریکی

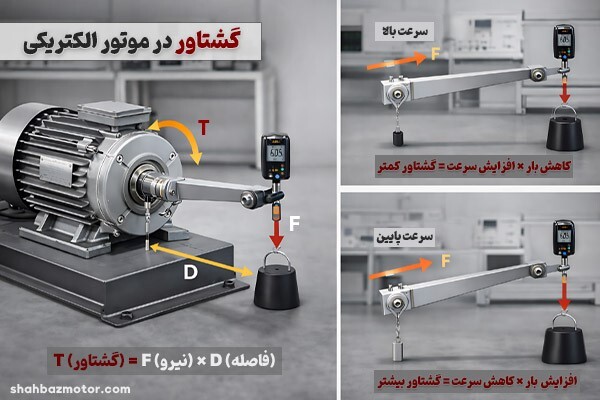

از نظر فیزیکی، گشتاور معیاری برای سنجش مقدار نیرویی است که برای چرخاندن یک جسم حول یک محور اعمال می‌شود. این کمیت از حاصل‌ضرب نیروی مؤثر F در فاصله آن از مرکز چرخش یا طول بازوی مؤثر D به دست می‌آید که به صورت فرمول T = F × D نمایش داده می‌شود.

در واقع گشتاور، یکی از پارامترهای کلیدی در مشخصات فنی یک موتور الکتریکی است که فرمول محاسبه گشتاور (بر حسب نیوتن‌متر) به صورت زیر است:

گشتاور (N.m) = 9550 × توان (کیلووات) / سرعت (دور بر دقیقه)

شتاب و سرعت در گشتاورهای مختلف

انتخاب بین موتور با گشتاور بالا و موتور با قدرت بالا به نیازهای شتاب و سرعت در کاربرد شما بستگی دارد. موتورهای با گشتاور بالا، به‌طور استثنایی قادر به غلبه بر لختی اولیه هستند و می‌توانند بارهای سنگین را حتی در سرعت‌های پایین حرکت دهند؛ از این رو برای کاربردهایی مانند نقاله‌های باربری یا جرثقیل‌ها که به کشش اولیه قوی نیاز دارند، گزینه مناسبی هستند.

در مقابل، موتورهای با قدرت بالا قادرند در زمان کوتاه‌تری شتاب بگیرند و به سرعت نهایی بالاتری دست یابند؛ این ویژگی برای دستگاه‌هایی مانند دریل‌های پرسرعت یا ماشین‌های CNC که نیاز به حرکت سریع دارند، حیاتی است.

گشتاور در موتورهایAC القایی و DC

موتورهای الکتریکی AC القایی، انرژی الکتریکی را به حرکت مکانیکی تبدیل می‌کنند. محاسبه گشتاور در این موتورها بر پایه رابطه بنیادی

کار = نیرو × فاصله (W = F × d)

استوار است که در آن، گشتاور معادل همان «کار» در چرخش محسوب می‌شود.

در مقابل، عملکرد موتورهای DC به دو متغیر اصلی وابسته است:

·     ولتاژ ورودی

·     گشتاور بار

برای یک بار ثابت، افزایش ولتاژ باعث افزایش سرعت می‌شود، در حالی که برای یک ولتاژ ثابت، افزایش گشتاور بار منجر به کاهش سرعت خواهد شد.

تفاوت بار گشتاور متغییر و ثابت

در طراحی سیستم‌های محرکه، درک ماهیت بار از نظر وابستگی گشتاور به سرعت، امری ضروری است. بارها عمدتاً در دو دسته‌بندی اصلی قرار می‌گیرند:

·     بار گشتاور متغیر

·     بار گشتاور ثابت

انتخاب موتور الکترونیکی و گیربکس صنعتی

انتخاب درست موتور الکتریکی و گیربکس صنعتی، گامی حیاتی در طراحی سیستم‌های مکانیکی است. خطا در این انتخاب به کاهش بازده، افزایش مصرف انرژی و حتی آسیب به تجهیزات منجر می‌شود. بنابراین، درک دقیق مفاهیمی مانند گشتاور، توان، نسبت تبدیل و دیگر پارامترهای کلیدی، تفاوت بین یک سیستم روان و مطمئن و یک سیستم پرهزینه و پرخطا را مشخص می‌کند.

اهمیت انتخاب موتور الکترونیکی و گیربکس صنعتی

انتخاب صحیح موتور و گیربکس صنعتی، کلید دستیابی به عملکرد پایدار و بهینه ماشین‌آلات است. انتخاب نادرست، علاوه بر کاهش راندمان، منجر به خرابی‌های پیاپی، افزایش هزینه‌های نگهداری و توقف غیرمنتظره تولید می‌شود. در مقابل، انتخاب مهندسی‌شده بر اساس محاسبات دقیق، صرفه‌جویی در انرژی، کاهش فرسایش قطعات و افزایش عمر مفید کل سیستم را در پی دارد. بنابراین، محاسبات اصولی در این فرآیند، امری حیاتی و انکارناپذیر است.

نسبت دور گیربکس صنعتی

نسبت دوردر گیربکس‌ها، عددی است که نشان می‌دهد گیربکس تا چه میزان سرعت ورودی از موتور را کاهش و گشتاور خروجی را افزایش می‌دهد.

این کاهش سرعت، گشتاور را تقریباً به همان نسبت افزایش می‌دهد و امکان حرکت بارهای سنگین را فراهم می‌کند.

نسبت تبدیل گیربکس صنعتی

نسبت تبدیل گیربکس عددی است که رابطه بین سرعت ورودی و سرعت خروجی را تعریف می‌کند. این نسبت مشخص می‌کند که برای یک دور چرخش کامل شفت خروجی، شفت ورودی باید چند دور بچرخد. به بیان ساده‌تر، این عدد میزان کاهش سرعت و افزایش گشتاور توسط گیربکس را نشان می‌دهد.

سخن پایانی: کلید موفقیت، محاسبه و هماهنگی است

انتخاب موتور و گیربکس مناسب، یک محاسبه مهندسی دقیق است. گیربکس نیز با نسبت تبدیل خود، پل ارتباطی بین توان موتور و نیاز مکانیزم می‌سازد. نتیجه این هماهنگی، یک سیستم صنعتی پایدار و مقرون‌به‌صرفه است که انرژی کمتری مصرف می‌کند، استهلاکش کمتر است و با قابلیت اطمینان بالا، از سرمایه شما محافظت می‌کند.
