لوله برق نسوز : چطور جلوی خرابی‌های میلیاردی را می‌گیرد؟
لوله برق نسوز چه تفاوتی با لوله‌های معمولی چه تفاوتی دارد؟
- مقاومت در برابر شعله: این لوله‌ها از مواد نسوز یا کندسوز ساخته می‌شوند. منبع حرارت را حذف و به‌صورت خودکار خاموش می‌گردند.
- کاهش دود و هالوژن: در نمونه‌های LSZH، دود بسیار کم‌چگالی و غیرسمی تولید می‌شود؛ کاهش آن در محیط بسته مانند تونل‌ها و دیتا سنترها اهمیت حیاتی دارد.
- پایداری مکانیکی و شیمیایی: در برابر ضربه، فشار، روغن‌ها و بخارات صنعتی مقاومت بالاتری داشته و طول عمر بیشتری نسبت به لوله‌های معمولی ارائه می‌دهند.
انواع لوله برق نسوز کدام است؟
-

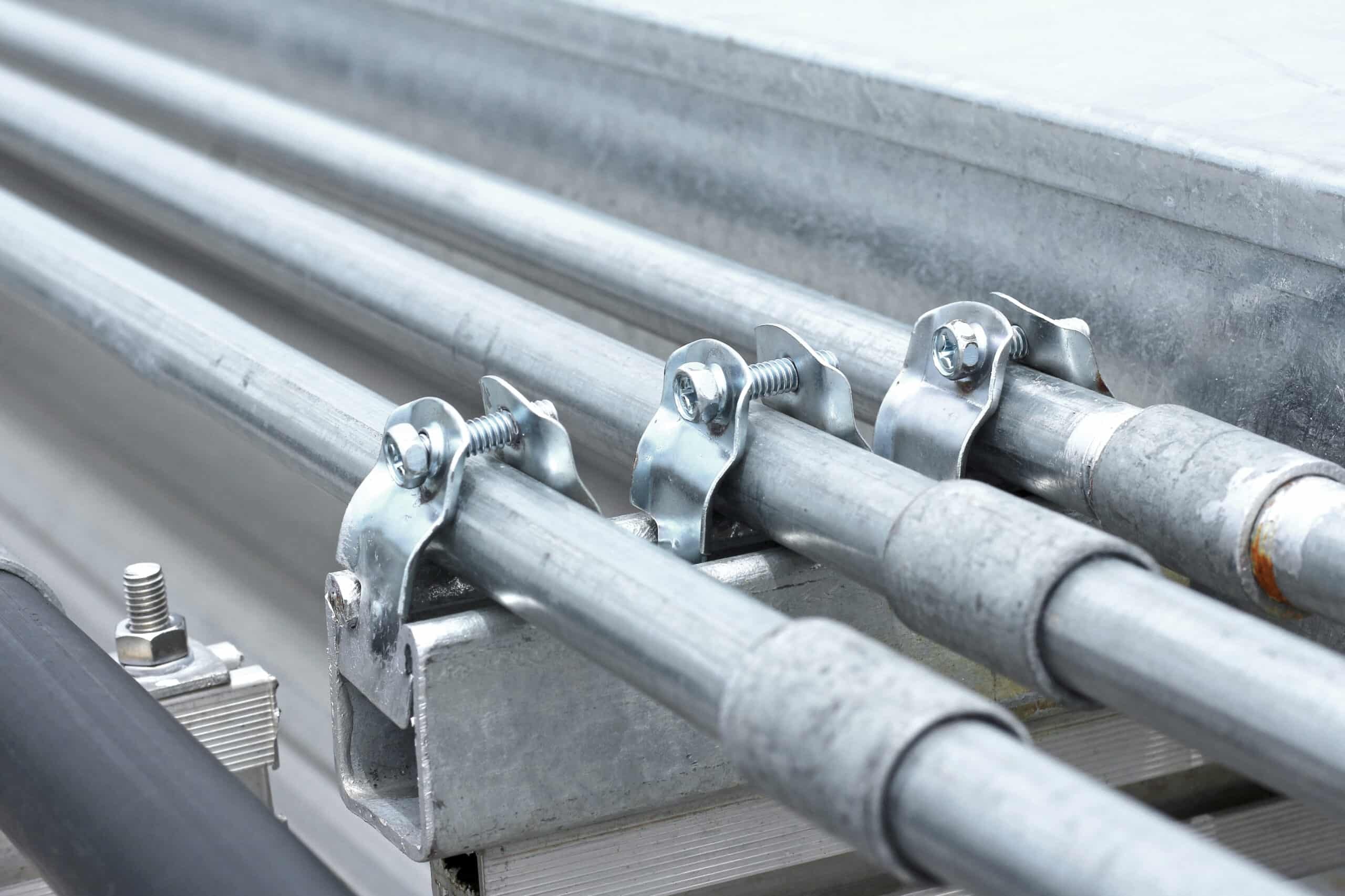

لوله گالوانیزه فولادی (Rigid/IMC/EMT)
لوله گالوانیزه برق، نوعی محافظ فولادی با پوشش روی است که کابل‌ها و سیم‌های برق را در برابر رطوبت، خوردگی و آسیب‌های محیطی ایمن می‌سازد. در سه رده سنگین، نیمه‌سنگین و سبک یا نازک‌جداره تولید می‌شوند.
مزایا لوله برق گالوانیزه
- پایداری مکانیکی عالی
- مقاومت بسیار خوب در برابر ضربه و جوندگان
- تحمل دمایی بالا
- مسیر ارت مطمئن
محدودیت‌های لوله گالوانیزه برق چیست؟
- وزن و دشواری حمل
- نیاز به ابزار رزوه/کوپلینگ
- هزینه اجرا بالاتر

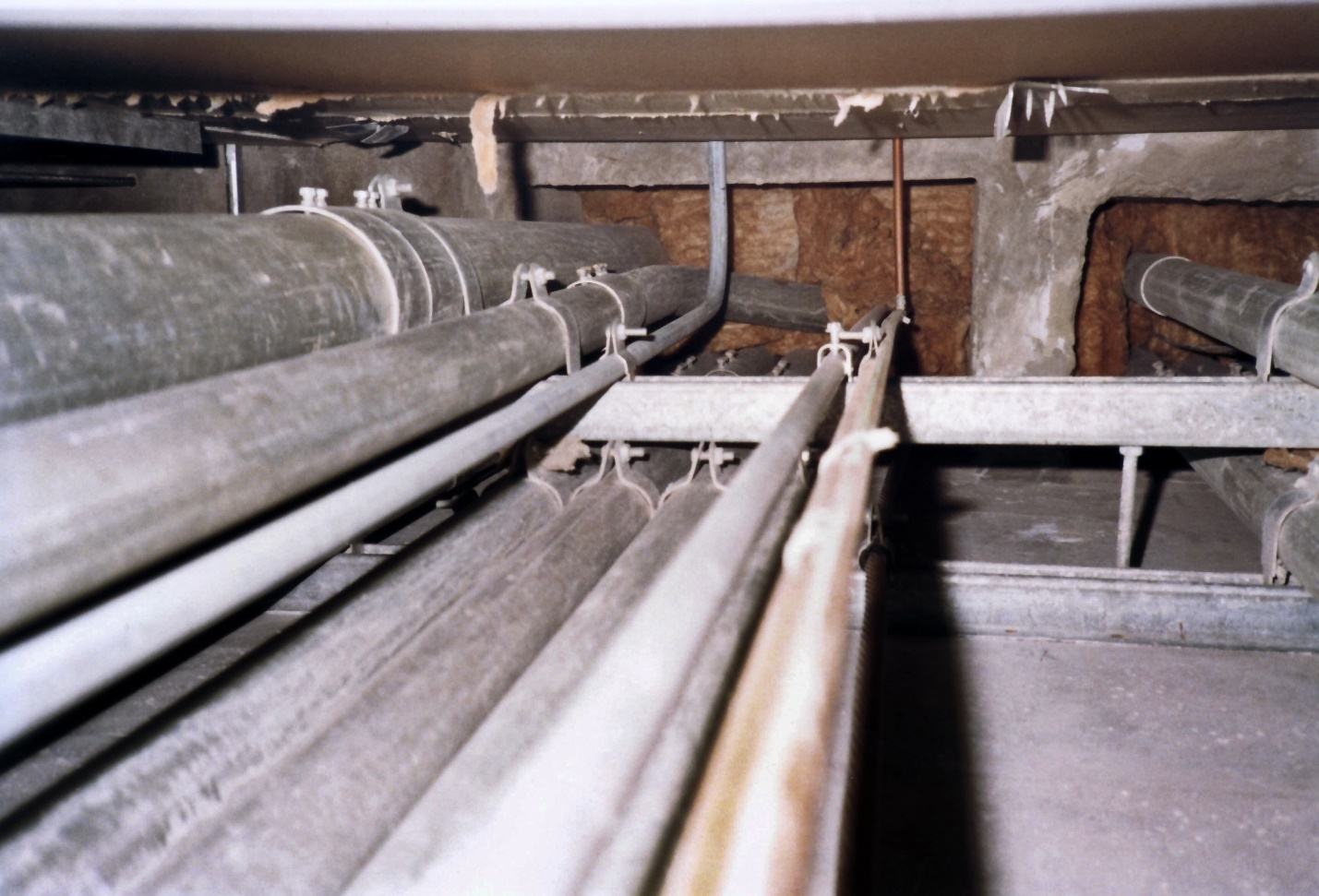

از لوله فولادی برق کجا استفاده کنیم؟
- صنایع سنگین
- پارکینگ‌ها
- موتورخانه‌ها
- کارگاه‌های پرریسک
- پتروشیمی‌ها
- مسیرهای روباز یا در معرض آسیب مکانیکی.
-
لوله PVC نسوز (uPVC/CPVC با افزودنی کندسوز)
این لوله نوعی لوله پلیمری با خاصیت کندسوزی است که در برابر حرارت و شعله مقاومت بالایی دارد.
مزایای لوله PVC نسوز:
- وزن کم
- نصب سریع
- قیمت اقتصادی
- ضدخوردگی
لوله PVC نسوز چه محدودیت‌هایی ایجاد می‌کند؟
- تحمل حرارتی و مکانیکی کمتر از فولاد
- حساسیت به اشعه UV در فضای باز (بدون پوشش)
از لوله PVC نسوز کجا استفاده کنیم؟
- ساختمان‌های مسکونی، تجاری و اداری
- مسیرهای داخل دیوار و سقف کاذب
- پروژه‌های با بودجه متوسط.
نکته: اگر محدودیت بودجه دارید، مقایسه برندها و قیمت انواع لوله برق گالوانیزه و لوله فلکسیبل در این خانواده، معمولا بهترین نقطه شروع است.
-
لوله پلی‌آمید (PA) نسوز
لوله پلی‌آمید نسوز، از جنس پلاستیک مهندسی مقاوم به حرارت و شعله ساخته می‌شود و کابل‌های برق را از این پیامدها محافظت می کند.
مزایای لوله پلی‌آمید نسوز :
- انعطاف‌پذیری خوب
- پایداری حرارتی مناسب
- مقاومت در برابر روغن‌ها/حلال‌ها
- نشکن‌تر از بسیاری از پلیمرها
محدودیت‌های لوله پلی‌آمید نسوز کدام است؟
- حساسیت به نور خورشید و UV
- محدوده دمایی مشخص
- هزینه بالاتر نسبت به PVC یا پلی‌اتیلن
- مقاومت شیمیایی محدود
از لوله پلی‌آمید نسوز کجا استفاده کنیم؟
- ماشین‌آلات
- تابلوها
- محیط‌های دارای روغن و ارتعاش
- مسیرهای متحرک یا پُرپیچ‌وخم
-
لوله فلکسیبل فلزی با روکش نسوز (FMC/LFMC)
نوعی لوله منعطف از جنس فلز است که با پوشش مقاوم در برابر حرارت و شعله محافظت شده است.
مزایای لوله فلکسیبل فلزی:
- عبور آسان از مسیرهای پیچیده
- سرعت اجرا بالا
- محافظت مکانیکی معقول
- امکان آب‌بندی بهتر در مدل‌های LFMC
لوله فلکسیبل فلزی چه محدودیت‌هایی دارد؟
- نسبت به لوله فولادی صلب
- مقاومت ضربه کمتر
- برای مسیرهای خیلی بلند همیشه به‌صرفه نیست
از لوله فلکسیبل فلزی کجا استفاده کنیم؟
- اتصال به موتورها و تجهیزات ارتعاشی
- مسیرهای کوتاه و متحرک
- فضاهای با رطوبت یا شست‌وشوی دوره‌ای
-
لوله‌های LSZH/هالوژن‌فری
لوله‌های LSZH هالوژن‌فری از جنس پلی‌اتیلن ویژه یا پلی‌پروپیلن تقویت‌شده ساخته شده و در هنگام آتش‌سوزی دود و گازهای سمی تولید نمی‌کنند.
مزایای لوله‌های LSZHهالوژن‌فری:
- ایمنی تنفسی بهتر
- دید مناسب‌تر حین تخلیه اضطراری
- گزینه‌ای محبوب در مترو
- تونل‌ها، دیتاسنترها
LSZH هالوژن‌فری چه محدودیتی دارد؟
- قیمت بالاتر از PVC معمولی
- الزامات نصب دقیق‌تر
از LSZH هالوژن‌فری کجا استفاده کنیم؟
- تونل‌ها
- حمل‌ونقل ریلی
- بیمارستان‌ها
- مراکز داده
- فضاهای پرتردد بسته
-
لوله‌های کامپوزیتی/فایبرگلاس تقویت‌شده (FRP)
لوله‌های کامپوزیتی یا فایبرگلاس تقویت‌شده، سبک، مقاوم در برابر خوردگی و دما و مناسب برای انتقال برق در محیط‌های خورنده و صنعتی هستند.
مزایای لوله‌های کامپوزیتی:
- مقاومت عالی در برابر خوردگی
- وزن نسبتا کم.
محدودیت‌های لوله‌های کامپوزیتی:
- هزینه و لوازم جانبی خاص
- مهارت نصب
از لوله‌های کامپوزیتی کجا استفاده کنیم؟
- صنایع شیمیایی خاص
- محیط‌های اسیدی/قلیایی شدید که فولاد و PVC هر دو چالش دارند.
کدام لوله برق نسوز را انتخاب کنیم؟
- گالوانیزه: برای مقاومت مکانیکی و ارت مستقل.
- PVC نسوز: برای سرعت اجرا و صرفه اقتصادی.
- فلکسیبل فلزی/پلی‌آمید: مناسب مسیرهای پیچیده، روغن و ارتعاش.
- LSZH: برای ایمنی تنفسی و کاهش دود.
چرا لوله برق نسوز جلوی خرابی‌های میلیاردی را می‌گیرد؟
- مهار آتش در نقطه آغاز: لوله‌های برق نسوز با کندسوزی، شعله را از لحظه شروع مهار و مانع گسترش آتش‌سوزی می‌شوند.
- کاهش دود و گازهای خورنده: لوله‌های LSZH دود کم و غیرسمی تولید و با کاهش گازهای خورنده، جان افراد و تجهیزات حساس را محافظت می کند.
- ایمنی مکانیکی و دوام بیشتر: کابل‌ها را از ضربه، فشار،خطر اتصالی یا قطعی برق محافظت می کنند.
- حفاظت از سرمایه و استمرار کسب‌وکار: با جلوگیری از آتش‌سوزی و خرابی سیستم برق، از توقف تولید و زیان‌های مالی بزرگ پیشگیری می‌شود.
استانداردها و شاخص‌های لوله برق نسوز که باید بشناسید:
-
استانداردها
- ملی ایران (ISIRI 3569، ISIRI 607)
- بین‌المللی IEC 61386
- اروپا EN 61386
- UL 94 (میزان اشتعال‌پذیری و کندسوزی)
-
شاخص ها
- مقاومت حرارتی (تا 105 یا 120 درجه سانتی‌گراد)
- مقاومت در برابر شعله و خودخاموش‌شوندگی
- مقاومت مکانیکی (ضربه و فشار)
- مقاومت الکتریکی (عایق بودن در برابر جریان برق)
- انعطاف‌پذیری و خم‌پذیری
محاسبه ساده اقتصادی: چرا «الان» خرج کنیم تا «بعداً» نپردازیم؟
فرض کنید یک سوله تولیدی ۱۰٬۰۰۰ مترمربعی دارید.
A (غیرنسوز ارزان): صرفه‌جویی اولیه ۱۵٪ در خرید لوله.
B (نسوز مناسب پروژه): هزینه خرید +۱۵٪.
حال یک حادثه کوچک در تابلو برق رخ می‌دهد که با لوله مناسب، در همان تابلو مهار می‌شد. اگر مهار نشود:
توقف خط تولید: ۸ ساعت × ۳۰۰ میلیون تومان = ۲٫۴ میلیارد
خسارت تجهیزات: ۱٫۲ میلیارد
هزینه بازسازی: ۴۰۰ میلیون
جمع تقریبی زیان: ۴ میلیارد تومان
چطور لوله برق درست را انتخاب کنیم؟ (راهنمای گام به گام)
- بررسی محیط نصب
- تعیین نوع لوله
- انتخاب سایز مناسب
- بررسی استانداردها
- توجه به ایمنی مکانیکی
- انتخاب تامین‌کننده معتبر
- مقایسه قیمت و کیفیت
خطاهای رایج در اجرا و راه‌حل سریع
- پرشدگی بیش از حد لوله: بیش از ۴۰٪ فضای داخلی را با کابل پر نکنید تا دفع حرارت و تعویض آسان باقی بماند.
- عدم رعایت شعاع خم: از زانویی استاندارد و شعاع مناسب استفاده کنید تا عایق کابل آسیب نبیند.
- اتصالات نامطمئن: کوپلینگ‌ها و گلندها را ضدآب و هم‌خانواده انتخاب کرده و با گشتاور استاندارد ببندید.
- بی‌توجهی به ارت: در لوله‌های فلزی ارت را اصولی و در لوله‌های پلیمری ارت مستقل در نظر بگیرید.
- عدم مقاومت در فضای باز: برای محیط بیرونی، لوله مقاوم در برابر UV یا دارای پوشش محافظ انتخاب کنید.
چک‌لیست سریع خرید:
- تایید استاندارد
- استحکام مکانیکی
- درجه حفاظت IP
- سازگاری با روغن‌ها، اسیدها، UV
- مقایسه قیمت لوله برق بین چند تامین‌کننده
