انواع ابزار دقیق

ابزار دقیق به طور کلی به ابزارها و تجهیزاتی اطلاق می‌شود که برای اندازه‌گیری، نمایش و کنترل کمیت‌های فیزیکی مانند دما، فشار، فلو، سطح و غیره به کار می‌روند.
کد خبر: ۱۴۴۶۶۳۸

ابزار دقیق را می‌توان به دو دسته کلی تقسیم کرد:

1. ابزار دقیق اندازه‌گیری:

  • ترمومتر: برای اندازه‌گیری دما استفاده می‌شود.

  • گیج فشار: برای اندازه‌گیری فشار استفاده می‌شود.

  • فلومتر: برای اندازه‌گیری فلو یا دبی سیالات استفاده می‌شود.

  • سطح سنج: برای اندازه‌گیری سطح مایعات در مخازن استفاده می‌شود.

2. ابزار دقیق کنترلی:

  • کنترلر دما: برای کنترل دمای سیستم‌ها و فرآیندهای صنعتی استفاده می‌شود.

  • کنترلر فشار: برای کنترل فشار سیستم‌ها و فرآیندهای صنعتی استفاده می‌شود.

  • شیر برقی: برای کنترل جریان سیالات در سیستم‌های صنعتی استفاده می‌شود.

انتخاب ابزار دقیق مناسب:

انتخاب ابزار دقیق مناسب به عوامل مختلفی از جمله نوع کمیت مورد اندازه‌گیری یا کنترل، دقت مورد نیاز، محدوده اندازه‌گیری یا کنترل، شرایط محیطی و بودجه شما بستگی دارد.

نکات مهم:

  • قبل از خرید ابزار دقیق، حتماً با یک متخصص مشورت کنید.

  • از ابزار دقیق باکیفیت و دارای گارانتی استفاده کنید.

  • به طور مرتب ابزار دقیق را تمیز و نگهداری کنید.

علاوه بر موارد ذکر شده، توجه به نکات زیر نیز در انتخاب و استفاده از ابزار دقیق حائز اهمیت است:

  • دقت: دقت ابزار دقیق باید متناسب با نیاز شما باشد.

  • محدوده اندازه‌گیری یا کنترل: محدوده اندازه‌گیری یا کنترل ابزار دقیق باید متناسب با محدوده مورد نظر شما باشد.

  • شرایط محیطی: ابزار دقیق باید با شرایط محیطی محل نصب سازگار باشد.

  • قیمت: قیمت ابزار دقیق باید متناسب با بودجه شما باشد.



ترمومتر چیست؟

ترمومتر وسیله ای برای اندازه گیری دما است. انواع مختلفی از دماسنج ها وجود دارد، اما همه آنها بر اساس یک اصل کار می کنند: با تغییر دما، برخی از خواص مواد نیز تغییر می کند. این تغییر خاصیت را می توان برای اندازه گیری دما استفاده کرد.

رایج ترین نوع دماسنج دماسنج جیوه ای است. دماسنج های جیوه ای از لوله ای از شیشه پر از جیوه استفاده می کنند. با افزایش دما، جیوه منبسط می شود و در لوله بالا می رود. با کاهش دما، جیوه منقبض می شود و در لوله پایین می آید.

نوع دیگری از دماسنج، دماسنج الکلی است. دماسنج های الکلی از لوله ای شیشه ای پر از الکل استفاده می کنند. الکل مانند جیوه با تغییر دما منبسط و منقبض می شود.

نوع سوم دماسنج، دماسنج ترموکوپل مانند دماسنج لیو است. ترموکوپل ها از دو سیم فلزی ساخته شده اند که به هم متصل شده اند. با تغییر دما، ولتاژ بین دو سیم تغییر می کند. این ولتاژ را می توان برای اندازه گیری دما استفاده کرد.

نوع چهارم دماسنج، دماسنج مادون قرمز است. دماسنج های مادون قرمز از تابش مادون قرمز برای اندازه گیری دما استفاده می کنند. تابش مادون قرمز نوعی تابش الکترومغناطیسی است که توسط گرما ساطع می شود. دماسنج های مادون قرمز را می توان برای اندازه گیری دمای اشیاء از راه دور استفاده کرد.

دماسنج ها در کاربردهای مختلفی استفاده می شوند. آنها در خانه ها برای اندازه گیری دمای هوا، در بیمارستان ها برای اندازه گیری دمای بدن بیماران و در صنعت برای اندازه گیری دمای فرآیندها استفاده می شوند.

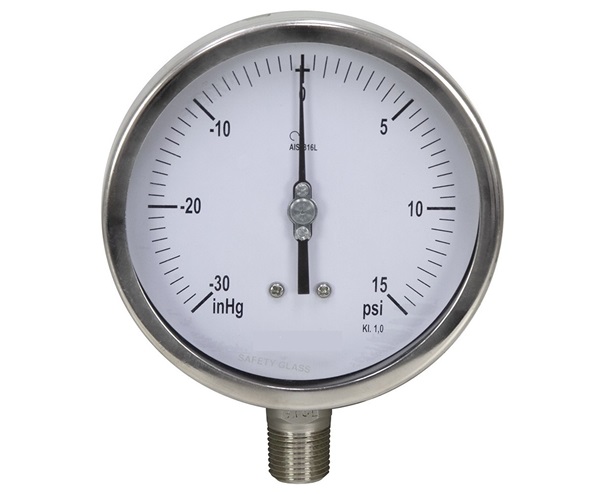

گیج فشار چیست؟

گیج فشار وسیله ای برای اندازه گیری فشار سیال است. گیج های فشار در انواع مختلفی وجود دارند، اما همه آنها بر اساس یک اصل کار می کنند: با تغییر فشار سیال، برخی از خواص مواد نیز تغییر می کند. این تغییر خاصیت را می توان برای اندازه گیری فشار استفاده کرد.

رایج ترین نوع گیج فشار، گیج فشار بوردون است. گیج های فشار بوردون از لوله ای خمیده به نام لوله بوردون استفاده می کنند. با افزایش فشار، لوله بوردون صاف می شود. این حرکت را می توان با استفاده از عقربه و صفحه برای اندازه گیری فشار استفاده کرد. نوع دیگری از گیج فشار، گیج فشار دیافراگمی است. گیج های فشار دیافراگمی از دیافراگم لاستیکی یا فلزی استفاده می کنند. با افزایش فشار، دیافراگم خم می شود. این حرکت را می توان با استفاده از عقربه و صفحه برای اندازه گیری فشار استفاده کرد.

نوع سوم گیج فشار، گیج فشار پیزو است. گیج های فشار پیزو از کریستال پیزو استفاده می کنند. با افزایش فشار، کریستال پیزو ولتاژ تولید می کند. این ولتاژ را می توان برای اندازه گیری فشار استفاده کرد.

گیج های فشار در کاربردهای مختلفی استفاده می شوند. آنها در خانه ها برای اندازه گیری فشار آب، در بیمارستان ها برای اندازه گیری فشار خون بیماران و در صنعت برای اندازه گیری فشار فرآیندها استفاده می شوند.

در اینجا چند نکته اضافی در مورد گیج های فشار وجود دارد:

  • گیج های فشار در واحدهای مختلفی مانند پوند بر اینچ مربع (psi)، بار و پاسکال (Pa) اندازه گیری می شوند.

  • گیج های فشار می توانند برای اندازه گیری فشار مایعات و گازها استفاده شوند.

  • گیج های فشار را می توان در کاربردهای مختلفی از جمله صنعتی، پزشکی و خانگی استفاده کرد.

هنگام انتخاب گیج فشار، توجه به عوامل مختلفی از جمله محدوده فشار مورد نیاز، دقت مورد نیاز و نوع سیالی که اندازه گیری می شود، مهم است.

فلومتر چیست؟

فلومتر وسیله ای است که برای اندازه گیری دبی یا سرعت جریان سیال (مایع یا گاز) استفاده می شود. انواع مختلفی از فلومتر وجود دارد که هر کدام بر اساس اصول کاری متفاوتی عمل می کنند و برای کاربردهای مختلف مناسب هستند. در اینجا به چند نمونه از رایج ترین فلومترها اشاره می کنیم:

1. فلومترهای اختلاف فشار: این نوع فلومتر مانند فلومتر E+H با ایجاد یک مانع بر سر راه جریان سیال و اندازه گیری اختلاف فشار ایجاد شده، دبی سیال را محاسبه می کند. رایج ترین نوع این فلومترها پلیت اریفیس و ونتوری متر هستند.

2. فلومترهای روتامتری: این نوع فلومتر از شناوری استفاده می کند که با افزایش دبی سیال، به سمت بالا حرکت می کند. موقعیت شناور روی یک مقیاس مدرج، مقدار دبی را نشان می دهد.

3. فلومترهای الکترومغناسی: این نوع فلومتر از خاصیت القای الکترومغناسی برای اندازه گیری دبی سیال رسانا استفاده می کند. میدان مغناطیسی ایجاد شده توسط فلومتر با جریان سیال برهمکنش می کند و ولتاژی متناسب با دبی القا می کند.

4. فلومترهای اولتراسونیک: این نوع فلومتر از امواج صوتی برای اندازه گیری دبی سیال استفاده می کند. با فرستادن امواج اولتراسونیک در جهت جریان و خلاف جهت جریان و محاسبه اختلاف زمان، می توان سرعت جریان را محاسبه کرد.

5. فلومترهای جرمی (کوریولیس): این نوع فلومتر از اثر کوریولیس برای اندازه گیری جرم سیال عبوری استفاده می کند. با اندازه گیری لرزش ایجاد شده توسط سیال در لوله، می توان جرم سیال را محاسبه کرد و با دانستن چگالی سیال، دبی حجمی را تعیین کرد.

انتخاب فلومتر مناسب به عوامل مختلفی مانند:

  • نوع سیال (مایع یا گاز)

  • محدوده دبی

  • دقت مورد نیاز

  • فشار و دما

  • شرایط محیطی

  • بودجه

بستگی دارد. توصیه می شود قبل از خرید فلومتر با متخصصان مشورت کنید تا بهترین گزینه را برای نیازهای خود انتخاب کنید. علاوه بر موارد ذکر شده، فلومترهای دیگری نیز وجود دارند که بر اساس اصول کاری متفاوتی عمل می کنند، مانند فلومترهای توربینی، فلومترهای گردابی و فلومترهای التراسونیک دوپلر.

سطح سنج چیست؟

سطح سنج

سطح سنج وسیله‌ای برای اندازه‌گیری ارتفاع یا سطح سیالات (مایعات یا جامدات) در مخازن، لوله‌ها و دیگر ظروف است. انواع مختلفی از سطح سنج‌ها وجود دارند که هر کدام بر اساس اصول کاری متفاوتی عمل می‌کنند و برای کاربردهای مختلف مناسب هستند.

در اینجا به چند نمونه از رایج‌ترین سطح سنج‌ها اشاره می‌کنیم:

1. سطح سنج‌های شناوری: این نوع سطح سنج مانند سطح سنج هیوندا از یک شناور استفاده می‌کند که با افزایش سطح سیال به سمت بالا حرکت می‌کند. موقعیت شناور روی یک مقیاس مدرج، مقدار سطح را نشان می‌دهد.

2. سطح سنج‌های هیدرواستاتیک: این نوع سطح سنج از فشار ستون سیال برای اندازه‌گیری سطح استفاده می‌کند. با اندازه‌گیری فشار سیال در ارتفاعات مختلف، می‌توان ارتفاع سطح سیال را محاسبه کرد.

3. سطح سنج‌های راداری: این نوع سطح سنج از امواج رادار برای اندازه‌گیری سطح سیال استفاده می‌کند. با فرستادن امواج رادار به سطح سیال و محاسبه زمان بازگشت آنها، می‌توان ارتفاع سطح سیال را محاسبه کرد.

4. سطح سنج‌های اولتراسونیک: این نوع سطح سنج از امواج صوتی برای اندازه‌گیری سطح سیال استفاده می‌کند. با فرستادن امواج اولتراسونیک به سطح سیال و محاسبه اختلاف زمان رفت و برگشت آنها، می‌توان ارتفاع سطح سیال را محاسبه کرد.

5. سطح سنج‌های خازنی: این نوع سطح سنج از خاصیت خازنی برای اندازه‌گیری سطح سیال استفاده می‌کند. با تغییر سطح سیال، خازن بین دو الکترود نیز تغییر می‌کند و این تغییر را می‌توان برای اندازه‌گیری سطح سیال استفاده کرد.

انتخاب سطح سنج مناسب به عوامل مختلفی مانند:

  • نوع سیال (مایع یا جامد)

  • محدوده سطح

  • دقت مورد نیاز

  • فشار و دما

  • شرایط محیطی

  • بودجه

علاوه بر موارد ذکر شده، سطح سنج‌های دیگری نیز وجود دارند که بر اساس اصول کاری متفاوتی عمل می‌کنند، مانند سطح سنج‌های مغناطیسی، سطح سنج‌های لرزشی و سطح سنج‌های اپتیکی.
